鋼管常規尺寸規格

文章來源：http://www.xuyang888.cn 發布時間：2024-07-27 13:06:20 瀏覽次數：30

鋼管常規尺寸規格/a_鋼管常規尺寸規格

您好，很高興能為您介紹一下鋼管常規尺寸規格/a的相關問題。我希望我的回答能夠給您帶來一些啟示和幫助。

文章目錄列表:

1.鋼管尺寸標準
2.鋼管規格表示方法有哪些
3.鍍鋅鋼管各規格標準外徑
4.腳手架鋼管標準尺寸是多少

鋼管尺寸標準

管徑應以mm為單位，管徑的表達方式應符合下列規定： 1 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以D×δ(外徑×壁厚)表示；

3 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示；

4 塑料管材，管徑宜按產品標準的方法表示：當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。 建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）

公英制單位換算

1 英寸=25.4毫米 =8英分 1/2 是 四分(4英分) DN15 3/4 是 六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300

鋼管每米理論重量計算公式：

W=3.1416*ρδ（D—δ）/1000 W——鋼管每米理論重量kg/m；

ρ——鋼的密度kg/dm-3；7.81、7.85、7.91 D——鋼管的公稱外徑mm； δ——鋼管的公稱壁厚mm；

延伸：

國標鋼管

國標鋼管是用鋼錠或實心管坯經穿孔制成毛管，然后經熱軋、冷軋或冷撥制成。國標鋼管在我國鋼管業中具有重要的地位。據不完全統計，我國現有國標鋼管生產企業約240多家，無縫鋼管機組約250多套，年產能力約450多萬噸。從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。

鋼管規格表示方法有哪些

鋼管規格表示方法是外徑乘以壁厚。

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管

鍍鋅鋼管各規格標準外徑

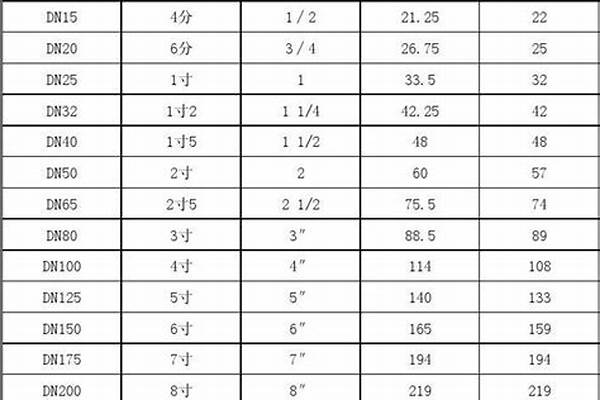

常用鋼管規格表如圖所示：

大外徑系列，規格，DN-公稱直徑，Ф－外徑，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

dn與無縫鋼管dn及inch的區別

dn:公稱直徑de:當量計算直徑

inch:英寸，長度單位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例無縫鋼管?dn鋼管dn50，sch20，鍍鋅鋼管nb2”，sch20

外徑與dn，nb的關系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷軋無縫管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

參考資料：

百度百科：鋼管公稱直徑

腳手架鋼管標準尺寸是多少

1、DN15型號外徑為21.3mm

2、DN20型號外徑為26.9mm

3、DN25型號外徑為33.7mm

4、DN32型號外徑42.mm

5、DN40型號外徑為48.3mm

6、DN50型號外徑為60 mm

7、DN65型號外徑為76.1mm

8、DN80型號外徑為88.9mm

9、DN100型號外徑為114.3mm

10、DN125型號外徑為140mm

11、DN150型號外徑為168.3mm

12、DN200型號外徑為219.1mm。

擴展資料

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

百度百科-鍍鋅鋼管

腳手架鋼管規格具體如下表：

鋼管應采用國家標準GB/T13793或GB/T3091中規定的Q235普通鋼管，型號宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm計算），材料進場應提供產品合格證且進行驗收，合格后方可投入使用。

擴展資料：

不同類型的工程施工選用不同用途的腳手架。橋梁支撐架使用碗扣腳手架的居多，也有使用門式腳手架的。主體結構施工落地腳手架使用扣件腳手架的居多，腳手架立桿的縱距一般為1.2~1.8m；橫距一般為0.9~1.5m。

根據連墻桿設置情況及荷載大小，常用敞開式雙排腳手架立桿橫距一般為1.05~1.55m，砌筑腳手架步距一般為1.20~1.35m，裝飾或砌筑、裝飾兩用的腳手架一般為1.80m，立桿縱距1.2~2.0m。

其允許搭設高度為34~50m。當為單排設置時，立桿橫距1.2~1.4 m，立桿縱距1.5~2.0m。允許搭設高度為24m。

縱向水平桿宜設置在立桿的內側，其長度不宜小于3跨，縱向水平桿可采用對接扣件，也可采用搭接。如采用對接扣件方法，則對接扣件應交錯布置；如采用搭接連接，搭接長度不應小于1 m，并應等間距設置3個旋轉扣件固定。

好了，關于“鋼管常規尺寸規格/a”的話題就講到這里了。希望大家能夠通過我的講解對“鋼管常規尺寸規格/a”有更全面、深入的了解，并且能夠在今后的工作中更好地運用所學知識。
